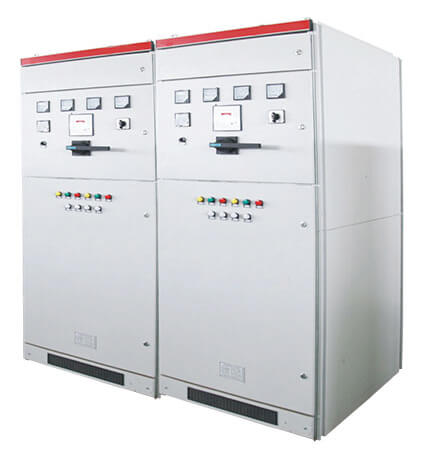

Tủ điện là gì?

Tủ điện là nơi dùng để chứa/đựng các thiết bị/bảng thiết bị điện như công tắc, nút nhấn, đèn, cầu giao, biến áp, đồng hồ, relay, khởi động từ, test block, terminal block,… Chúng ta có thể nhìn thấy tủ điện ở mọi nơi như trong nhà, trên đường, tuy nhiên thường thấy nhất là ở trong các nhà máy hoặc ở cạnh các thiết bị máy móc, hệ thống lớn. Tủ điện thường được thiết kế có hình chữ nhật hoặc vuông, tùy theo vị trí và mục đích sử dụng mà nó có kích thước và chức năng khác nhau.

“Electrical cabinet” trong tiếng anh là cụm từ để chỉ “tủ điện”. Chữ “cabinet” được hiểu như một cái tủ, buồng, có ngăn kéo hoặc nắp đậy để chứa, lưu trữ vật bên trong. Ngoài ra cũng có thể hiểu đó là bộ phận đầu não, quan trọng trong một hệ thống hay một cái phòng nhỏ, được gọi và hiểu chung là “tủ”.

Các loại tủ điện cơ bản cho công trình

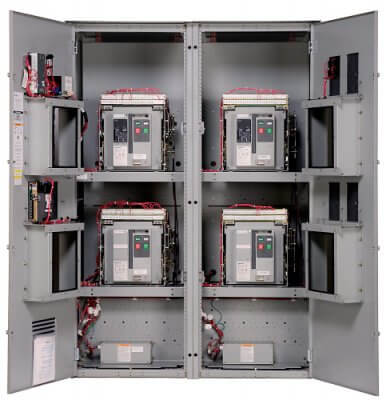

1. Tủ điện phân phối chính cho công trình(MSB)

Tủ điện phân phối chính được chế tạo theo tiêu chuẩn IEC 60439. Vỏ tủ điện được chế tạo từ thép mạ kẽm và được sơn tĩnh điện. Các phần khác như nắp tủ điện, mặt hông và mặt sau của tủ điện có thể tháo lắp dễ dàng tạo thuận lợi cho người sử dụng trong công việc lắp đặt và bảo trì.

Bố trí các thiết bị bên trong tủ điện có thể phù hợp với từng nhu cầu của khách hàng từ dạng tủ điện. Tủ điện được thiết kế sử dụng trong nhà để phân phối điện cho các phụ tải công suất lớn với ưu điểm là thiết kế theo kiểu modul được đặt cạnh nhau tạo thành một hệ thống phân phối điện bảo gồm ngăn lộ vào, ngăn phân đoạn và ngăn phân phối.

2. Tủ điện điều khiển trung tâm

Tủ điện điều khiển trung tâm có thể được cung cấp cả hai loại: Loại cố định; Loại không cố định(có thể kéo đi kéo lại).

Các thiết bị được sử dụng bên trong tủ điện như khởi động mềm, bộ biến tần, bộ khởi động trực tiếp, bộ khởi động sao/ tam giác, bộ khởi động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.

Khung và cá nắp tủ được chế tạo từ thép mạ điện và hoàn thiện bằng sơn tĩnh điện. Tủ điện điều khiển và bảo vệ động cơ công nghiệp, thủy lợi…. Tủ điện có cơ chế vận hành như sau:

- Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.

- Vận hành tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.

3. Tủ điện chuyển mạch – ATS

Tủ điện được sử dụng ở những nơi có phụ tải đồi hỏi phải cấp điện liên tục, để cấp điện cho tải khi có sự cố phía nguồn lưới thường dùng là nguồn dự phòng là máy phát điện. Trong trường hợp tủ ATS có nhiệm vụ tự động chuyển đổi nguồn cung cấp từ lưới sang nguồn dự phòng để cấp điện trở cho nguồn tải hoạt động.

- Điện áp định mức: 380V/415V

- Dòng điện định mức: 1600A/2000A/2500A/3200A/6300A

- Thời gian chuyển mạch: 5~10s

4. Tủ điện phân phối (tủ DB)

- Tủ diện được thiết kế sử dụng trong các phân xưởng, nhà máy hay phân phối điện cho một tầng trong tòa nhà. Vì vậy tủ điện phân phối được thiết kế gọn nhẹ, tính thẩm mỹ cao, an toàn và thuận tiện vận hành.

- Tủ điện DB  được thiết kế chuẩn tạo điều kiện thuận lơi cho việc lựa chọn để sử dụng vào công trình. Tủ này là có phân chia theo màu xanh, đỏ, vàng điều này sẽ giúp cho việc lắp đặt dễ dàng, thuận tiện cũng như công tác bảo trì sửa chữa sau này.

5. Tủ bơm chữa cháy

- Điện áp cung cấp 3P-380V

- Đèn báo pha

- Đo dòng điện, điện áp

- Báo mất pha

- Tiêu chuẩn IP20 – IP54

- Tủ tôn dày 2mm, sơn tĩnh điện

6. Tủ điện điều khiển chiếu sáng

- Kích thước tùy vào sơ đồ nguyên lý sẽ có thiết kế phù hợp.

- Tiêu chuẩn IP20 – IP54

- Tủ tôn dày 2mm, sơn tĩnh điện

- Kết hợp với relay thời gian được cái đặt chế độ bật, tắt thiết bị chiếu sáng trong 1 khoản thời gian được định trước.

7. Tủ tụ bù

Tủ dùng để bù công suất cho các phụ tải trong phân xưởng các dây chuyền sản xuất, các phụ tại thương mại lớn, công suất bù đến 600kVAR. Phương thức điều chỉnh dung lượng bù và bảo vệ tụ đáp ứng các yêu cầu của người dùng.
